Lapače tuků - LT LTUP, LTV
Popis
Lapače tuků se používají všude tam, kde odpadní vody obsahují neemulgované tuky nebo oleje organického původu. Jedná se především o restaurace, kuchyně apod.
Lapač tuků se osazuje na kanalizační potrubí co nejblíže zdroje tukových látek.

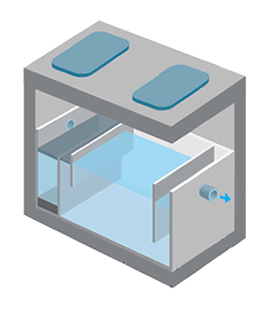

Funkce lapače tuků spočívá v gravitačním oddělování tukových látek a olejů z vody. Odpadní voda přechází přes kalový prostor, ve kterém se usadí neplovoucí částice a shromažďující se zachycené vysrážené tukové látky. Odpadní voda dále prochází pod nornou stěnou, která brání tukovým látkám unikat do odtoku.
Do lapače tuků nelze vypouštět dešťové vody.
Funkce
Lapače tuků jsou vyráběny z polypropylenových desek o tloušťce stěny 20-80 mm dle velikosti a místa osazení. Skládají se z vlastní samonosné nádrže, ve které jsou umístěny norné stěny sloužící k zachycení tukových látek a organických částic. Přítokové a odtokové potrubí je PP DN 110 – 160 mm dle velikosti. Vstupní poklopy (u větších typů vstupní otvory) jsou dodávány v parotěsném provedení. Tam, kde je možno, doporučujeme odvětrávání nad střechu budovy. Při uložení pod povrchem terénu nutno počítat s nástavbou 800 – 1000 mm nad základní nádrž.
Osazení
Plastové lapače tuků řad LT, LTUP a LTV se osazují na betonovou základovou desku, následuje obsyp, nebo obetonování. Pokud je hladina spodní vody nad základovou spárou, je nutné lapač do obetonování kotvit.

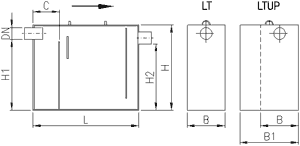

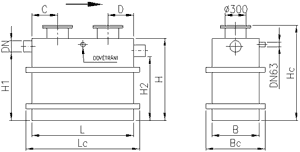

Technické parametry
Označení | L
[mm] | Lc [mm] | B [mm] | Bc [mm] | B1 [mm] | H
[mm]
|
|---|---|---|---|---|---|---|
LT 1 | 1530 | - | 490 | - | - | 770 |
LT 2 | 1530 | - | - | 770 | ||
LT 4 | 1970 | - | 1390 | - | - | 1155 |
LT 7 | 1970 | - | 1440 | - | - | 1155 |
LT 10 | 3250 | - | 1200 | - | - | 1215 |
LT 1 UP | 1530 | - | 490 | - | 990 | 770 |
LT 2 UP | 1530 | - | 1650 | - | 1380 | 770 |
LT 4 UP | 1970 | - | 1650 | - | 1170 | 1155 |
LT 7 UP | 1970 | - | 1440 | - | 1840 | 1155 |
LT 10 UP | 3250 | - | 1200 | - | 1600 | 1215 |
LTV 1 | 1530 | 1670 | 490 | 630 | - | 770 |
LTV 2 | 1530 | 1670 | 980 | 1120 | - | 770 |
LTV 4 | 1970 | 2110 | 770 | 910 | - | 1155 |
LTV 7 | 1970 | 2110 | 1440 | 1580 | - | 1155 |
LTV 10 | 3250 | 3390 | 1200 | 1340 | - | 1215 |
Označení | Hc
[mm] | H1
[mm] | H2
[mm] | C [mm] | DN [mm] | Hmotnost
[kg] |
|---|---|---|---|---|---|---|
LT 1 | - | 640 | 670 | 485 | 100 | 70 |
LT 2 | - | 485 | 100 | 105 | ||
LT 4 | - | 1010 | 950 | 540 | 100 | 145 |
LT 7 | - | 960 | 900 | 540 | 160 | 220 |
LT 10 | - | 1000 | 930 | 900 | 160 | 290 |
LT 1 UP | - | 640 | 670 | 485 | 100 | 112 |
LT 2 UP | - | 640 | 670 | 485 | 100 | 161 |
LT 4 UP | - | 1010 | 950 | 540 | 100 | 212 |
LT 7 UP | - | 960 | 900 | 540 | 160 | 285 |
LT 10 UP | - | 1000 | 930 | 900 | 160 | 370 |
LTV 1 | 920 | 1670 | 670 | 300 | 100 | 95 |
LTV 2 | 920 | 1670 | 670 | 300 | 100 | 135 |
LTV 4 | 1305 | 1010 | 950 | 350 | 100 | 185 |
LTV 7 | 1305 | 960 | 900 | 350 | 160 | 270 |
LTV 10 | 1365 | 1000 | 930 | 600 | 160 | 365 |
Součástí dodávky
- Kompletní plastový lapač tuků
- Výkres osazení lapače do terénu
- Prohlášení o shodě dle zákona č.22/97Sb.
Garance
- Záruka 24 měsíců na technologii
- Výpočet proveden dle DIN 4040
